一、应用场合：
适用于需要超高清画质、白天夜间实时监控、不方便布有线网络的户外场合。如野外、池塘边、河流、水道等需要对人员闯入报警、钓鱼等危险动作报警等智能分析。

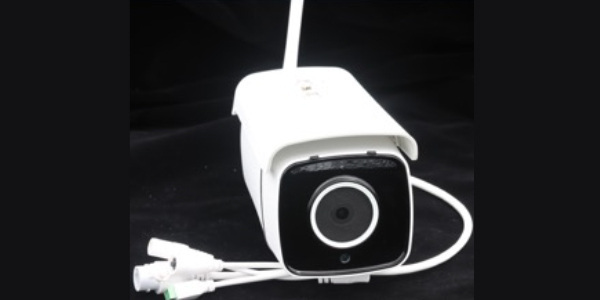

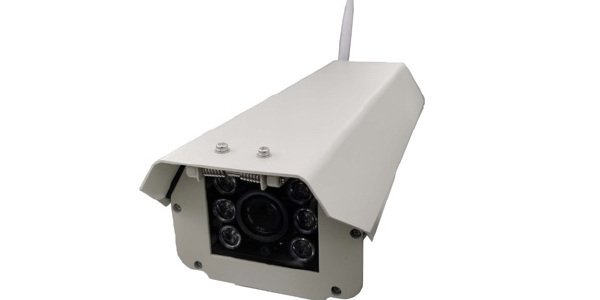

二、型号：
200万经济型： IPC-QH16E3S053L-L3H25XY
200万低照度：IPC-QH16E3S307L-L3H25XY
200万超低照度：IPC-QH16E3S385L-L3H25XY
500万超高清：IPC-QH16E3S335L-L3H25XY
三、产品特色：
■主控芯片采用高性能多媒体处理器片上系统(SOC)，内部集成A7处理器和1个FPU处理单元、Neon加速，主频900MHZ。
■集成ISP，支持WDR、多级降噪及多种图像增强和矫正算法，为客户提供专业级的图像质量。
■采用标准的H.264/H.265 High Profile压缩算法，方便在窄带上实现高清晰的图像传输。
■最大支持500万编码，最高支持2592x1944/20帧。
■支持彩转黑功能，实现昼夜监控，夜视效果良好，最低照度达0.01Lux/F1.2。
■支持低功耗，休眠时电流小于15mA。
■支持快速启动，启动时间小于500ms。
■支持语音播报、外扩喇叭。
■支持手机远程监看、远程唤醒、语音推送报警消息。
■支持手机远程喊话。
■支持4G全网通。
■支持图像抓拍。
■支持人员闯入检测、报警。
■支持危险动作报警，包括人手握鱼竿、带农具(如锄头、铁锹、竹竿、钢管等)。
■支持吊机等重型机器进入报警。
■支持ONVIF2.4协议，可对接海康、大华、宇视、雄迈等NVR和平台。
■支持GB28181协议。
■支持智能算法定制。
■支持太阳能板供电。
■全铝合金外壳，防水防尘，符合IP66标准。
四、技术参数：
|
|
|
200万经济型 |
200万低照度 |
200万超低照度 |
500万超高清低照度 |
|
Sensor类型 |
思特威1/2.8" 200万CMOS |
索尼1/2.8"200万低照度CMOS |
索尼1/1.9"200万星光级超低照度CMOS |
索尼 1/2.8"500万低照度CMOS |
|
|
图像分辨率 |
主:1920*1080/30帧次:640*480/30帧 |
主:1920*1080/30帧次:640*480/30帧 |
主:1920*1080/30帧次:640*480/30帧 |
主: 2592x1944/20帧次:640*480/30帧 |
|
|
最低照度 |
彩色0.1Lux@F1.2 黑白0.05@F1.2 |
彩色0.05Lux@F1.2 黑白0.01@F1.2 |
彩色0.01Lux@F1.2 黑白0.001@F1.2 |
彩色0.05Lux@F1.2 黑白0.01@F1.2 |
|
|
信噪比 |
>38db(AGC OFF) |
>45db(AGC OFF) |
>80db(AGC OFF) |
>40db(AGC OFF) |
|
|
宽动态范围 |
数字宽动态>75db |
数字宽动态>90db |
数字宽动态>90db |
数字宽动态>75db |
|
|
编码能力 |
1920x1080@30fps+ 720x576@30fps |
1920x1080@30fps+ 720x576@30fps |
1920x1080@30fps+ 720x576@30fps |
2592x1944@20fps+ 720x576@30fps |
|
|
视频压缩格式 |
H.264/H.265 High/Main/Base profile，MJPEG/JPEG Baseline编码；支持I/P帧 |
||||
|
音频压缩格式 |
G.711/G.726/ADPCM，支持音频3A(AEC、ANR、AGC) |
||||
|
图像处理 |
支持3D去噪、图像增强、动态对比度增强处理功能 支持视频、图形输出抗闪烁处理 支持视频、图形1/15～16x缩放功能 支持视频、图形叠加 |
||||
|
ISP |
支持4x4 Pattern RGB-IR sensor 3A（AE/AWB/AF），支持第三方3A算法 固定模式噪声消除、坏点校正 镜头阴影校正、镜头畸变校正、紫边校正方向自适应demosaic gamma校正、动态对比度增强、色彩管理和增强 区域自适应去雾 多级降噪（BayerNR、3DNR）以及锐化增强 2F-WDR行模式/2F-WDR帧模式 数字防抖 |
||||
|
最大抓拍图像 |
500万像素(2592x1944) |
||||
|
视频压缩率 |
32Kbps-20Mbps连续可调，支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六种码率控制模式 |
||||
|
OSD菜单 |
8个区域的编码前处理OSD叠加 |
||||
|
图像翻转 |
支持90°、180°、270°翻转 |
||||
|
图像设置 |
亮度、对比度、色度、锐度等 |
||||
|
网 络 功 能 |
网络协议 |
TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP |
|||
|
智能报警 |
支持移动侦测报警、网络故障报警、联动报警、联动录像、联动抓拍 |
||||
|
ONVIF协议 |
支持，标准ONVIF2.4协议 |
||||
|
GB28181协议 |
支持 |
||||
|
4G传输 |
移动、联通、电信/4G、3G |
||||
|
FTP上传 |
支持 |
||||
|
数 据 传 输 及 存 储 |
数据存储 |
视频、图片文件 |
|||
|
存储机制 |
手动、自动（循环、定时、报警开关量、移动侦测） |
||||
|
客户端浏览 |
支持IE6.0及以上（设备内嵌Web Server）浏览器浏览，最多支持10用户同时访问 |
||||
|
手机客户端 |
支持iphone、Android系统 |
||||
|
网络云 |
已对接阿里云，其它云平台可根据需求对接 |
||||
|
本地存储 |
最大支持256G |
||||
|
事故报警 |
报警事件 |
人员闯入 危险动作，包括人钓鱼、人带农具（如锄头、铁锹、竹竿、钢管等） 吊机等重型机器进入 |
|||
|
报警动作 |
警报灯闪烁提示、喇叭喊话告警 |
||||
|
报警方式 |
人体闯入进行第一次报警、抓拍 过5分钟人不离开进行第二次语音报警、抓拍 再过5分钟还不离开进行第三次报警、抓拍 |
||||
|
报警声音 |
人员闯入：高压区域，请勿靠近 有人钓鱼：高压区域，请勿钓鱼 机械驶入：高压区域，请勿作业 |
||||
|
推送语音 |
推送至手机：消息推送，最近消息在最前面 推送至电脑：声音一次比一次急触、洪亮 |
||||
|
感应距离 |
25米 |
||||
|
感应角度 |
160° |
||||
|
报警距离 |
25米 |
||||
|
接 口 |
网络接口 |
标准10/100M自适应以太网 |
|||
|
音频输入接口 |
线性输入，1Vvpp |
||||
|
音频输出接口 |
线性输出，1Vvpp |
||||
|
串口 |
1路： TTL电平3.3V |
||||
|
USB接口 |
1个USB2.0接口 |
||||
|
IO口 |
若干/3.3V/1.8V可选 |
||||
|
红外 |
红外灯 |
18课3mm红外灯 |
|||
|
夜视距离 |
10米 |
||||
|
一 般 规 范 |
工作温度 |
-20---70°C |
|||
|
工作湿度 |
90%RH以下 |
||||
|
工作电压 |
DC12V(+/-10%) |
||||
|
功耗 |
休眠：<180mW 工作且报警(红外灯未开启)：平均2.5W左右 工作且报警(红外灯开启)：平均6W左右 |
||||
|
尺寸 |
|
||||
|
球机特有功能 |
旋转角度 |
水平：360°连续旋转；垂直：0—180° |
|||
|
旋转速度 |
可调， 最低0.05°/S，最高250°/S |
||||
|
支持协议 |
PELCO-D/PELCO-P |
||||
|
通讯方式 |
RS-485 |
||||
|
波特率 |
1200/2400/4800/9600可选 |
||||
|
预置位 |
最多256个 |
||||
|
花样扫描 |
4条，每条可记录100个动作 |
||||
|
其它扫描 |
支持水平扫描、两点区域扫描、随机扫描 |
||||
|
巡航轨迹 |
30个预置点可以参加巡航，预置点停留时间可设置 |
||||
|
对焦 |
自动/手动 |
||||
